Comparatif entre les centres d’usinage horizontaux 5 axes HTT-500 et HTT-1250 : quel modèle choisir pour vos besoins d’usinage ?
Dans un secteur industriel en constante évolution, choisir le bon équipement d’usinage est une décision stratégique. Les centres d’usinage horizontaux 5 axes HTT-500 et HTT-1250 de Tongtai offrent des solutions adaptées aux exigences croissantes de précision, de productivité et de flexibilité. Mais comment déterminer lequel répondra le mieux à vos besoins spécifiques ? Découvrez dans cet article un comparatif pour vous guider dans votre choix.
Dans l’industrie manufacturière, le choix du bon équipement peut être déterminant pour la réussite des projets d’usinage. Avec l’évolution constante des besoins en matière de précision, de flexibilité et de productivité, les centres d’usinage 5 axes sont devenus indispensables, notamment dans des secteurs comme l’aéronautique, l’automobile ou l’énergie.
La série HTT de Tongtai, composée des centres horizontaux 5 axes HTT-500 et du HTT-1250, propose deux solutions à des besoins variés. Ces machines offrent des performances exceptionnelles tout en répondant aux exigences spécifiques de chaque client. Alors, comment choisir entre ces deux modèles ? Voici un comparatif pour vous guider.
Découvrir les caractéristiques du centre horizontal 5 axes Série HTT de Tongtai
Besoin du client : Comment choisir le bon centre d’usinage 5 axes ?
Avant de plonger dans les caractéristiques des centres horizontaux 5 axes HTT-500 et HTT-1250, il est important de comprendre les besoins spécifiques de votre activité.
Voici quelques questions clés à se poser :
- Quelle est la taille des pièces que vous devez usiner ?
- Quels matériaux travaillez-vous ? Sont-ils durs ou souples ?
- Avez-vous besoin d’une grande flexibilité pour des géométries complexes ?
- Cherchez-vous à réduire les temps d’arrêt et à maximiser la productivité ?
Les similitudes entre les centres horizontaux 5 axes HTT-500 et HTT-1250
Les HTT-500 et HTT-1250 partagent plusieurs caractéristiques clés qui expliquent pourquoi ils appartiennent à la même série.
Voici ce qui les rassemble :
Conception 5 axes avancée :
Les deux centres horizontaux 5 axes sont équipés de tables rotatives A/B, permettant l’usinage de pièces avec des géométries complexes.
Cette flexibilité est essentielle pour les secteurs qui nécessitent des angles multiples et une précision millimétrée, comme l’aéronautique.
Comparatif des courses du HTT-500 et du HTT-1250
Unité | HTT-500 | HTT-1250 | |
Avances rapides axes A/B | tr/min | 50/100 | 5/5 |
Course Axe A | degré ° | +20° à -120° | +110°~-20° |
Course Axe B | degré ° | 360° | 360° |
Charge maxi | kg | 500 | 4000 |

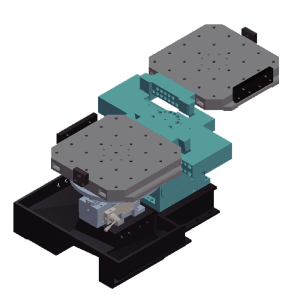

Système de changeur automatique de palettes (APC) :
Le système APC est présent sur les deux machines, permettant de charger et décharger des pièces pendant que la machine fonctionne.
Cela réduit les temps d’arrêt et augmente la productivité.
Il est toutefois possible d’avoir un centre horizontal 5 axes HTT-500 sans palettiseur
Compensation thermique intégrée :
Les deux centres horizontaux 5 axes HTT-500 et HTT-1250 incluent une fonction de compensation thermique, garantissant une précision constante, même lors d’opérations longues et exigeantes.

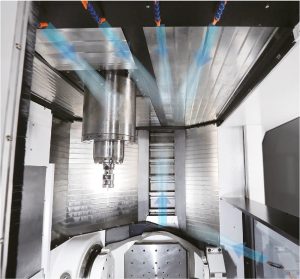

Gestion optimisée des copeaux :
Les centres horizontaux 5 axes HTT-500 et HTT-1250 sont tous deux équipés de systèmes efficaces de gestion des copeaux, essentiels pour maintenir une performance stable et éviter les surchauffes ou les obstructions.

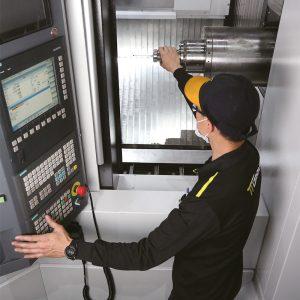

Commande numérique Siemens 840D SL :
Cette commande numérique est en standard sur les deux centres horizontaux 5 axes HTT-500 et HTT-1250 offrant une interface intuitive et puissante pour des opérations complexes en 5 axes.
Les différences : choisir selon la taille de vos projets d’usinage
Bien que les deux centres horizontaux 5 axes partagent des points communs, leurs différences sont cruciales pour déterminer lequel répondra le mieux à vos besoins spécifiques.

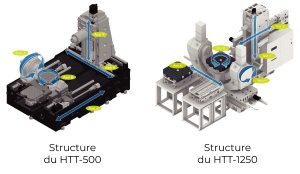

Rigidité structurelle et capacité d’usinage lourd
Le centre horizontal 5 axes HTT-1250 se distingue par sa structure à double paroi et ses guidages à galets, qui offrent une grande rigidité, essentielle pour les opérations d’usinage lourd.
La conception permet de réduire les dilatations causées par la chaleur et garantit une haute précision dans des conditions d’usinage difficiles.
Le centre horizontal 5 axes HTT-500, avec sa conception plus compacte, est également rigide mais destiné à des opérations moins lourdes, où la rapidité et la précision sont primordiales.
Taille des pièces et capacité de charge
Le centre horizontal 5 axes HTT-1250 est idéal pour les fabricants qui travaillent sur des pièces de grande taille ou des matériaux très durs. Sa table de 1 250 x 1 250 mm et sa capacité de charge de 4 000 kg en font une solution idéale pour l’usinage de grandes pièces telles que des carters moteurs ou des aubes de turbine.

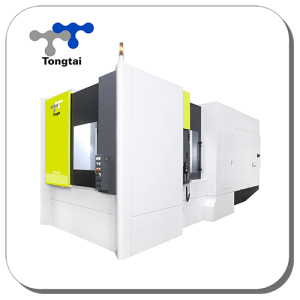

En revanche, le Le centre horizontal 5 axes HTT-500 est plus adapté aux pièces de taille moyenne avec une table de 500 x 500 mm et une capacité de charge de 500 kg, idéal pour des séries de plus petites dimensions ou des matériaux nécessitant des vitesses de coupe élevées.

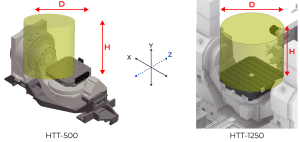

Unité | Pièce maxi | Courses | ||||
Diamètre D | Hauteur H | Axe Y | Axe X | Axe Z | ||
HTT-500 | mm3 | Ø700 | 500 | 800 | 800 | 830* |
HTT-1250 | mm3 | Ø1800 | 1000 | 1800 | 2000 | 1250 |
*La course de l’axe Z est déterminé par l’angle d’inclinaison de l’axe A à l’intérieur de la zone d’usinage.
Capacité de la broche

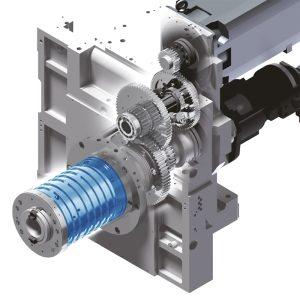

La broche à boîte de vitesse du centre horizontal 5 axes HTT-1250, avec une vitesse maximale de 8 000 tr/min et un couple élevé de 1 319 Nm, est conçue pour les matériaux durs comme les aciers et les alliages complexes.
Cette caractéristique en fait une solution de choix pour des pièces lourdes nécessitant un couple important à basse vitesse.
Le centre horizontal 5 axes HTT-500, quant à lui, dispose d’une broche de 15 000 tr/min (ou 20 000 tr/min en option), davantage orientée vers des matériaux nécessitant des vitesses de coupe élevées plutôt qu’un couple élevé.

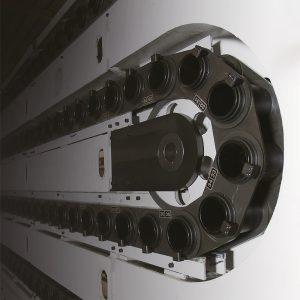

Capacités du magasin d’outils
Le Le centre horizontal 5 axes HTT-1250 est équipé d’un magasin d’outils pouvant accueillir jusqu’à 120 outils, contre 60 à 120 outils pour le HTT-500.
Si votre production nécessite une grande diversité d’outils, la capacité accrue du HTT-1250 peut être un atout majeur.
Quel centre horizontal 5 axes choisir ?
Le HTT-500 et le HTT-1250 sont tous deux des centres horizontaux puissants et polyvalents, mais le choix dépendra de vos besoins spécifiques :
- Si vous travaillez principalement sur des pièces de taille moyenne nécessitant une grande vitesse de coupe et une précision élevée, alors le centre horizontal 5 axes HTT-500 est probablement le meilleur choix.
- Si vous devez usiner des pièces volumineuses ou des matériaux très durs, ou si votre production nécessite une grande capacité d’outils et une puissance de broche élevée, alors le centre horizontal 5 axes HTT-1250 répondra parfaitement à vos attentes.
Les centres horizontaux 5 axes de la série HTT sont des solutions de pointe pour les fabricants cherchant à allier précision, productivité et flexibilité.
Que vous choisissiez le HTT-500 ou le HTT-1250, vous bénéficierez d’une technologie avancée capable de répondre aux exigences de l’industrie moderne.
Pour déterminer quelle machine est la plus adaptée à vos besoins, n’hésitez pas à contacter notre équipe commerciale qui vous guidera dans votre choix en fonction de contraintes.
