Configurateur Tongtai Série VC
Centre d’usinage vertical UGV

Configurateur Série VC – Centre d’usinage vertical UGV

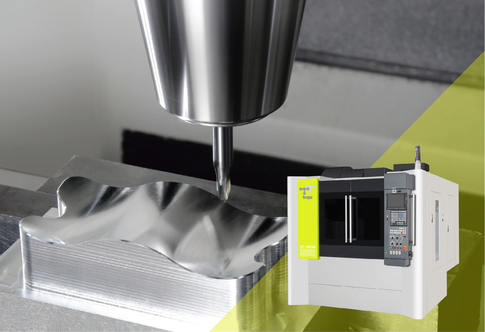

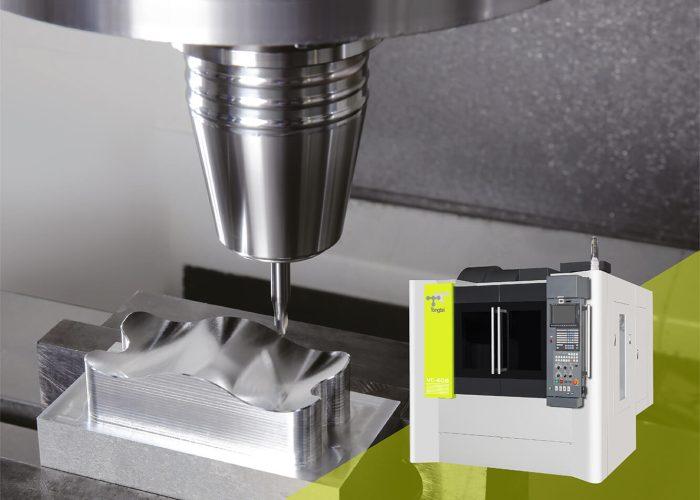

Ce centre vertical UGV se caractérise par sa grande précision. Sa structure très large par rapport à un centre vertical standard, ses guidages linéaires à circulation de rouleaux (largeur 45mm) en font une machine très rigide ce qui est nécessaire pour l’usinage de moules par exemple. Il est particulièrement adapté à l’usinage de moules en UGV

Les modèles disponibles :

• VC-608 : Table (Lxl) 950 x 600 mm
• VC-610 :  Table (Lxl) 1100 x 650 mm
• VC-711  :  Table (Lxl) 1200 x 710 mm

Descriptif de la série VC de Tongtai

Configurez votre centre vertical UGV TONGTAI Série VC et obtenez une estimation de budget global.

Série VC - Centre vertical UGV

Choisissez votre modèle de centre vertical UGV Tongtai Série VC

Modèle

- Choisir -Centre vertical UGV VC-608Centre vertical UGV VC-610Centre vertical UGV VC-711

Centre vertical UGV 3 axes

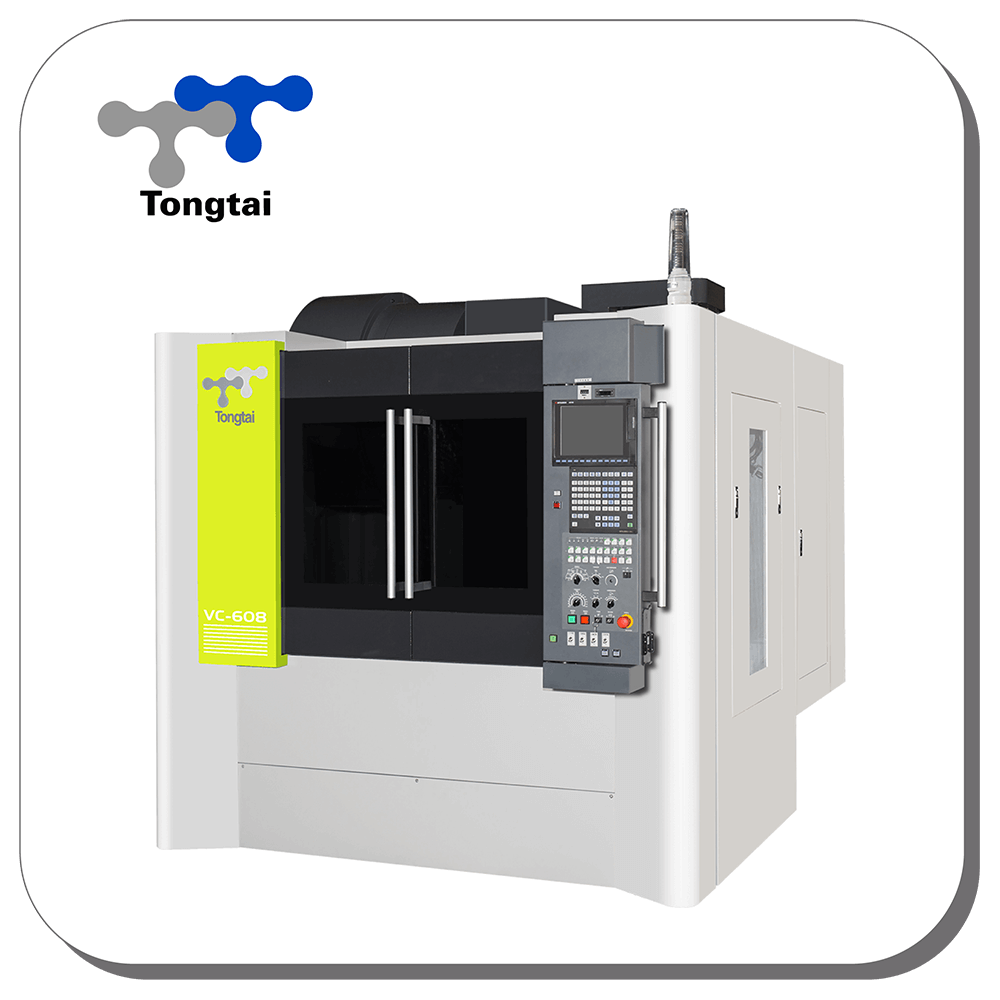

TONGTAI VC-608

- Table : 950 x 600 mm
- Courses (X-Y-Z) : 850 – 610 – 530 mm
- Cône de broche : Taille 40
- Vitesses de broche : 10000 à 20000 tr/min
- Rapides (X-Y-Z) : 24 – 24 – 24 m/min

Centre vertical UGV 3 axes
TONGTAI VC-610

- Table : 1100 x 650 mm
- Courses (X-Y-Z) : 1050 – 610 – 530 mm
- Cône de broche : Taille 40
- Vitesses de broche : 10000 à 20000 tr/min
- Rapides (X-Y-Z) : 24 – 24 – 24 m/min

Centre vertical UGV 3 axes
TONGTAI VC-711

- Table : 1200 x 710 mm
- Courses (X-Y-Z) : 1100 – 710 – 710 mm
- Cône de broche : Taille 40
- Vitesses de broche : 10000 à 20000 tr/min
- Rapides (X-Y-Z) : 24 – 24 – 24 m/min

PrécédentSuivant

Choisissez votre type de commande numérique

Commande numérique

- Choisir -FANUC 0i-MF-10.4" (Mold Fct A)FANUC 31i-B (Mold Fct B)HEIDENHAIN iTNC 620SIEMENS 828D

FANUC 0i-MF

- AICC II (avec lecture de 200 blocs à l'avance)
- Data server (2 Go)

FANUC 31i-B

- AICC II (avec lecture de 200 blocs à l'avance)
- Data server (2 Go)
- Bell shaped acc/dcc after cutting feed interpolation
- Machine condition R1-R10
- High speed processing (600 block)

Options CN FANUC

8 jeux de codes M

Coupure automatique de puissance

Conversationnel Manual Guide i

Fonction d'affichage graphique dynamique

SIEMENS 828D

- Conversationnel Shop Mill
- "Advanced surface"
- Connexion Ethernet

Options CN SIEMENS

8 jeux de codes M

Coupure automatique de puissance

HEIDENHAIN iTNC 620

- Conversationnel Heidenhain
- Simulation graphique
- Connexion Ethernet
- Cycles palpeurs

Options CN HEIDENHAIN

8 jeux de codes M

Coupure automatique de puissance

PrécédentSuivant

Choisissez votre système de broche

L'option "Préparation pour arrosage centre broche" :

- inclut les câblages nécessaires à un arrosage centre broche
- n'inclut pas les pompes pour l'arrosage centre broche

L'option "Arrosage centre broche" inclut les câblages et les pompes nécessaires.

Options Arrosage centre FANUC

- Choisir -Pas d'arrosage centre brochePréparation pour arrosage centre brocheArrosage centre broche 20 barsArrosage centre broche 50 BarsArrosage centre broche 70 Bars

Options Arrosage centre SIEMENS

- Choisir -Pas d'arrosage centre brochePréparation pour arrosage centre brocheArrosage centre broche 20 barsArrosage centre broche 50 BarsArrosage centre broche 70 Bars

Options Arrosage centre HEIDENHAIN

- Choisir -Pas d'arrosage centre brochePréparation pour arrosage centre brocheArrosage centre broche 20 barsArrosage centre broche 50 BarsArrosage centre broche 70 Bars

Options Broche FANUC sans arrosage centre broche

Broche 10000 tr/mn 15/11 kW αiI12/10000

Broche 15000 tr/mn 11/7.5 kW αiIT8/15000

Broche intégrale 20000 tr/mn 40/30 kW

Options Broche FANUC sans arrosage centre broche

Broche 10000 tr/mn 15/11 kW αiI12/10000

Broche 15000 tr/mn 11/7.5 kW αiIT8/15000

Broche intégrale 20000 tr/mn 40/30 kW

Options Broche FANUC avec arrosage centre broche

Broche creuse 12000 tr/mn 11/7.5 kW αiIT8/15000

Broche creuse 15000 tr/mn 11/7.5 kW αiIT8/15000

Broche intégrale creuse 20000 tr/mn 40/30 kW

Options Broche FANUC avec arrosage centre broche

Broche creuse 12000 tr/mn 11/7.5 kW αiIT8/15000

Broche creuse 15000 tr/mn 11/7.5 kW αiIT8/15000

Broche intégrale creuse 20000 tr/mn 40/30 kW

Options Broche FANUC avec préparation pour arrosage centre broche

Broche creuse 12000 tr/mn 11/7.5 kW αiIT8/15000

Broche creuse 15000 tr/mn 11/7.5 kW αiIT8/15000

Broche intégrale creuse 20000 tr/mn 40/30 kW

Options Broche FANUC avec préparation pour arrosage centre broche

Broche creuse 12000 tr/mn 11/7.5 kW αiIT8/15000

Broche creuse 15000 tr/mn 11/7.5 kW αiIT8/15000

Broche intégrale creuse 20000 tr/mn 40/30 kW

Options Broche SIEMENS sans arrosage centre broche

Broche intégrale 20000 tr/mn 40/30 kW

Options Broche SIEMENS avec arrosage centre broche

Broche creuse 10000 tr/mn 15/11 kW S1PH8131

Broche creuse 12000 tr/mn 7.5 kW 1PH8105

Broche creuse 15000 tr/mn 14.6 kW 1PH8131

Broche intégrale creuse 20000 tr/mn 40/30 kW

Options Broche SIEMENS avec préparation pour arrosage centre broche

Broche creuse 10000 tr/mn 15/11 kW S1PH8131

Broche creuse 15000 tr/mn 14.6 kW 1PH8131

Broche intégrale creuse 20000 tr/mn 40/30 kW

Options Broche HEIDENHAIN sans arrosage centre broche

Broche intégrale 20000 tr/mn 40/30 kW

Options Broche HEIDENHAIN avec arrosage centre broche

Broche creuse 12000 tr/mn 17/13/10 kW QAN200UH

Broche creuse 15000 tr/mn 17/13/10 kW QAN200UH

Broche intégrale creuse 20000 tr/mn 40/30 kW

Options Broche HEIDENHAIN avec préparation pour arrosage centre broche

Broche creuse 15000 tr/mn 17/13/10 kW QAN200UH

Broche intégrale creuse 20000 tr/mn 40/30 kW

Option Broche

Refroidissement de broche (Std)

PrécédentSuivant

Choisissez votre magasin d'outils

Cône de broche

- Choisir -Cône BBT-40Cône HSK-A63

Magasin d'outils HSK-A63

- Choisir -Magasin 24 outils HSK-A63Magasin 30 outils HSK-A63

Magasin d'outils BBT-40

- Choisir -Magasin 24 outilsMagasin 30 outils

PrécédentSuivant

Choisissez votre convoyeur

Convoyeur à copeaux

Pas de convoyeur à copeaux

Convoyeur à copeaux à chaine

Convoyeur à copeaux à drague

Convoyeur à copeaux à tambour

Option Convoyeur à copeaux

Elimination des copeaux par "queue de cochon" (Std)

PrécédentSuivant

Choisissez vos options

Options Arrosage

Douche d'arrosage (Std)

Récupérateur de brouillards d'huile

Détecteur de niveau bas de liquide d'arrosage

Déshuileur

Pistolet d'arrosage

Accessoires divers

Pistolet de soufflage

Air conditionné pour armoire électrique

Système de lubrification intégré LHL

Options Palpeur d'outils

Pas de palpeur d'outils

Renishaw TS-27R

Renishaw Laser NC-4

BLUM Z-MT

BLUM Laser NT-A3

MARPOSS Laser ML-75

Options Palpeur pièces

Pas de palpeur de pièce

Renishaw OMP-60

Renishaw RMP60

BLUM TC-50

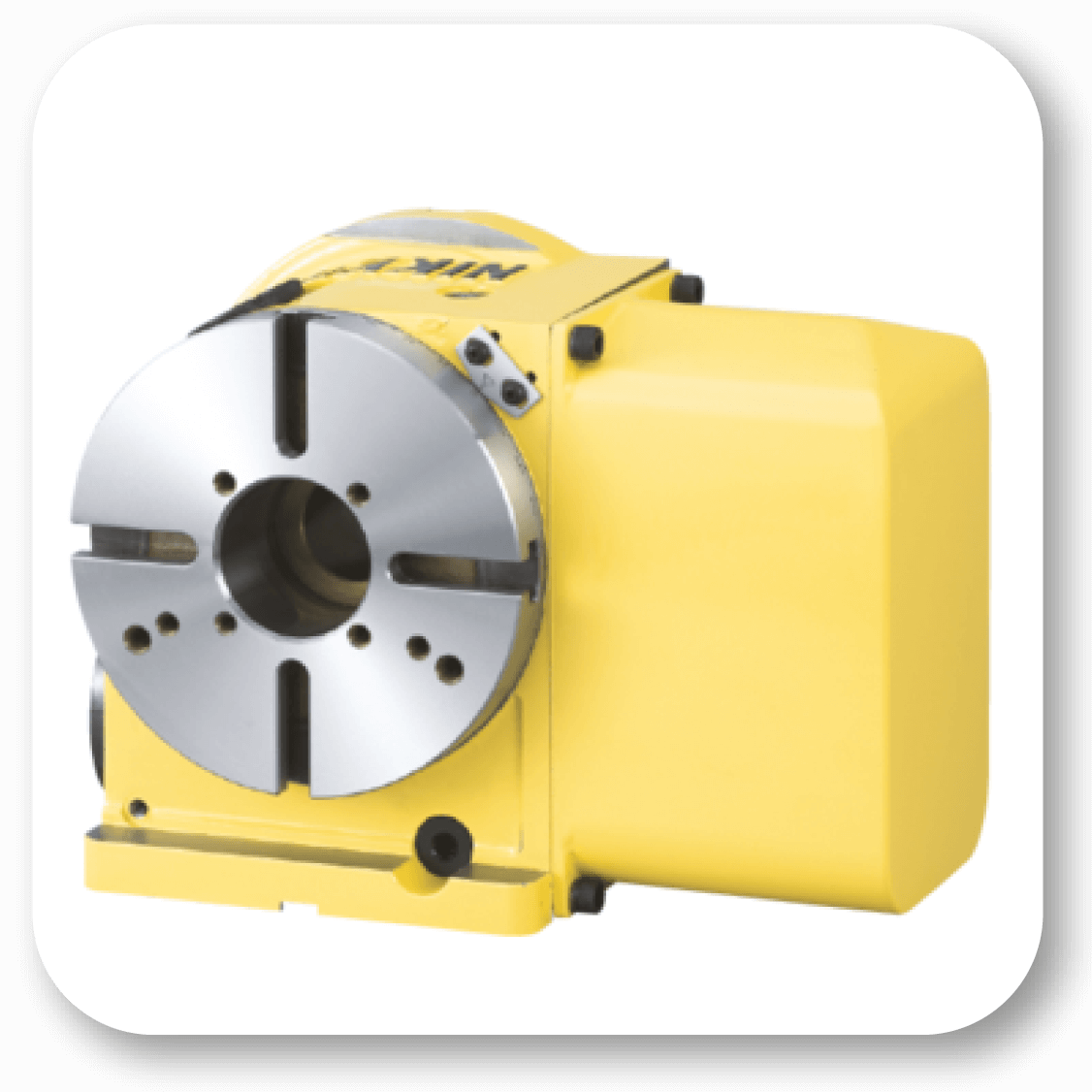

Options 4ème axe

Pas de 4ème axe

Interface 4ème axe

4ème axe Ø200mm (Inclus moteur et variateur)

4ème axe Ø250mm (Inclus moteur et variateur)

Options Précision

Règles de mesure (3 axes)

Options Connexion Hydraulique

Pas de connexion hydraulique

Connexion hydraulique jusqu'à 35 bars

Connexion hydraulique jusqu'à 70 bars

Option Automatisme

Porte automatique CE

PrécédentSuivant

Ce configurateur ne propose que les options les plus courantes. N'hésitez pas à nous contacter en cas de besoins particuliers.
Les prix sont hors taxes et ne sont valables qu'en France métropolitaine.
Les frais de livraison ne sont pas inclus.
