Centre d'usinage horizontal 4 axes
TONGTAI produit des centres horizontaux 4 axes palettisés ou non. La gamme se décline en 4 séries SH, HA-II, HB-II et HG à sélectionner en fonction du matériau usiné entre autres : matières légères comme aluminium ou fonte,à matière plus dures telles l’acier, l’inconel ou le titanes
Définition d’un centre d’usinage horizontal
Un centre d’usinage horizontal est une machine outil dont la broche sur laquelle est fixée l’outil est à l’horizontal.
La pièce à usiner est fixée sur un plateau et la broche se déplace pour usiner la pièce.

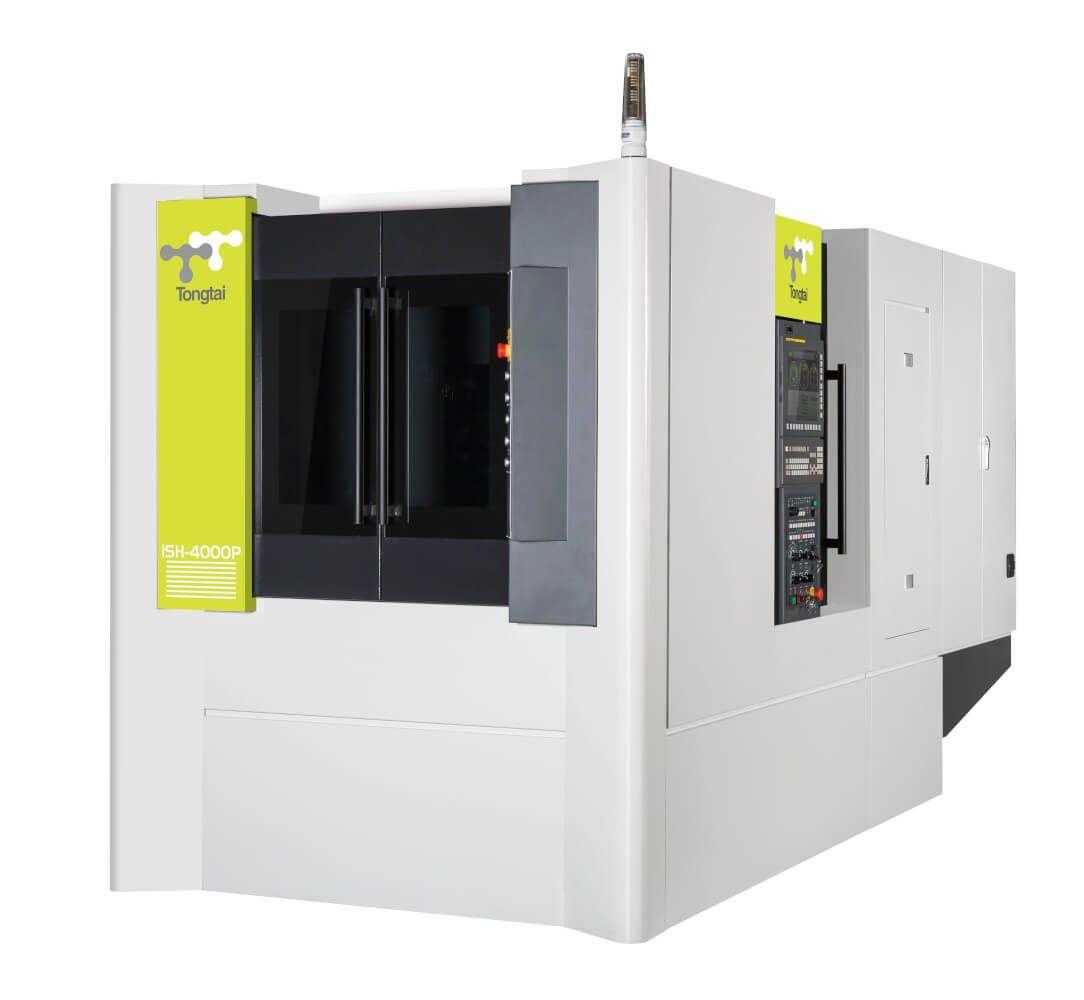

Centre horizontal 1 ou 2 palettes Tongtai Série SH
La série SH a été développée pour l’usinage de matériaux légers tels que l’aluminium.
Le banc de la série SH a un banc autoporté avec 3 points de fixation facilitant les mises à niveau et assurant une grande stabilité.
Le centre horizontal peut être équipé ou non d’un changeur 2 palettes.
Sa faible largeur est idéale pour l’intégrer dans une ligne de production automatisée.
👉 Consulter la page du centre d’usinage horizontal Tongtai Série SH

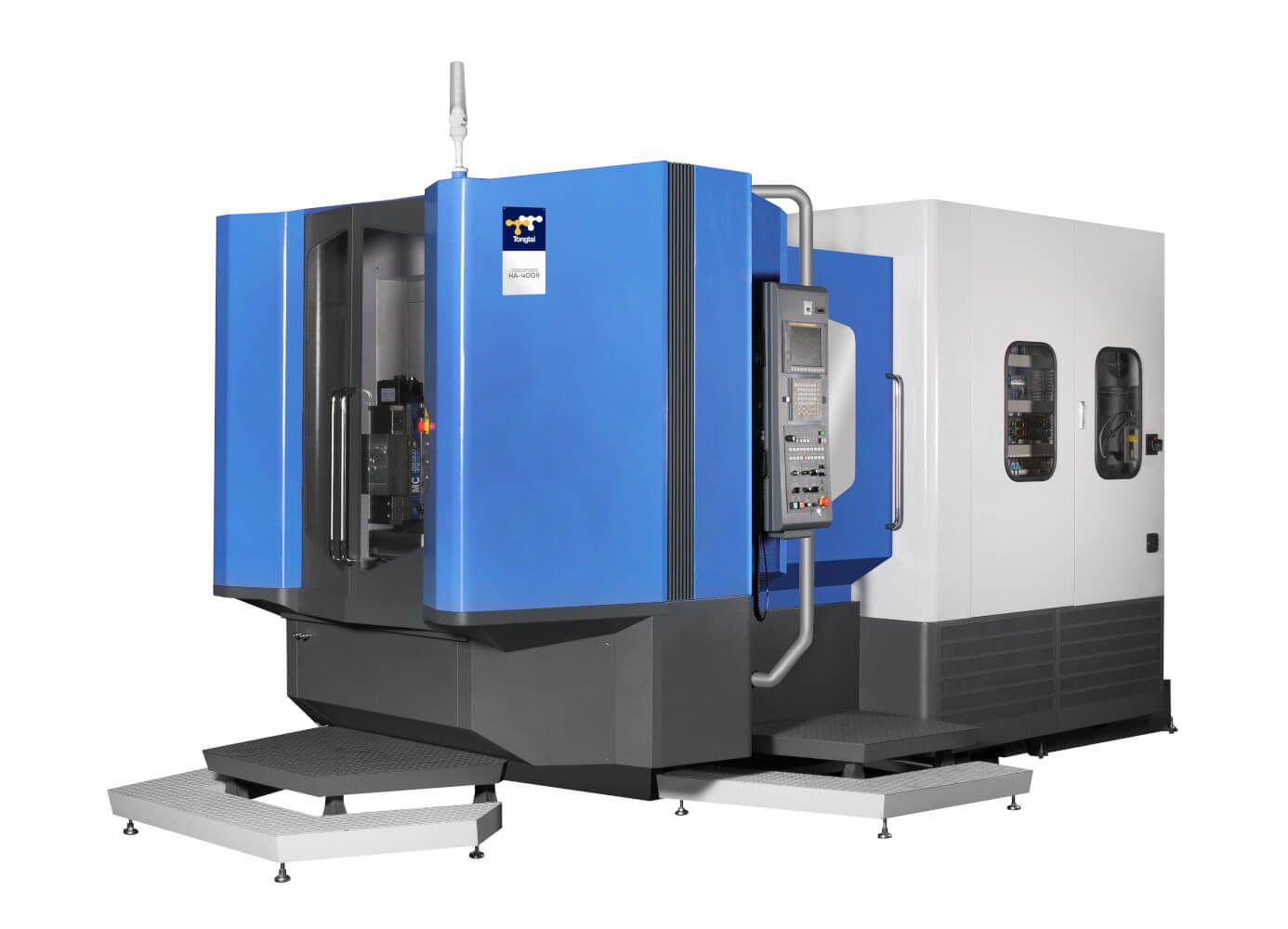

Centre horizontal Tongtai Série HA
Le centre horizontal de Tongtai Série HA est dédié à l’usinage d’alliage aluminium ou acier, largement utilisés dans les industries automobiles, pour des pièces hydraulique/pneumatique ou encore pièces de mécanique générale.
Sa broche de broche 12000 tr/min peut atteindre un couple de 223N.m avec une puissance de 25/22kW.
👉 Consulter la page du centre d’usinage horizontal Tongtai Série HA

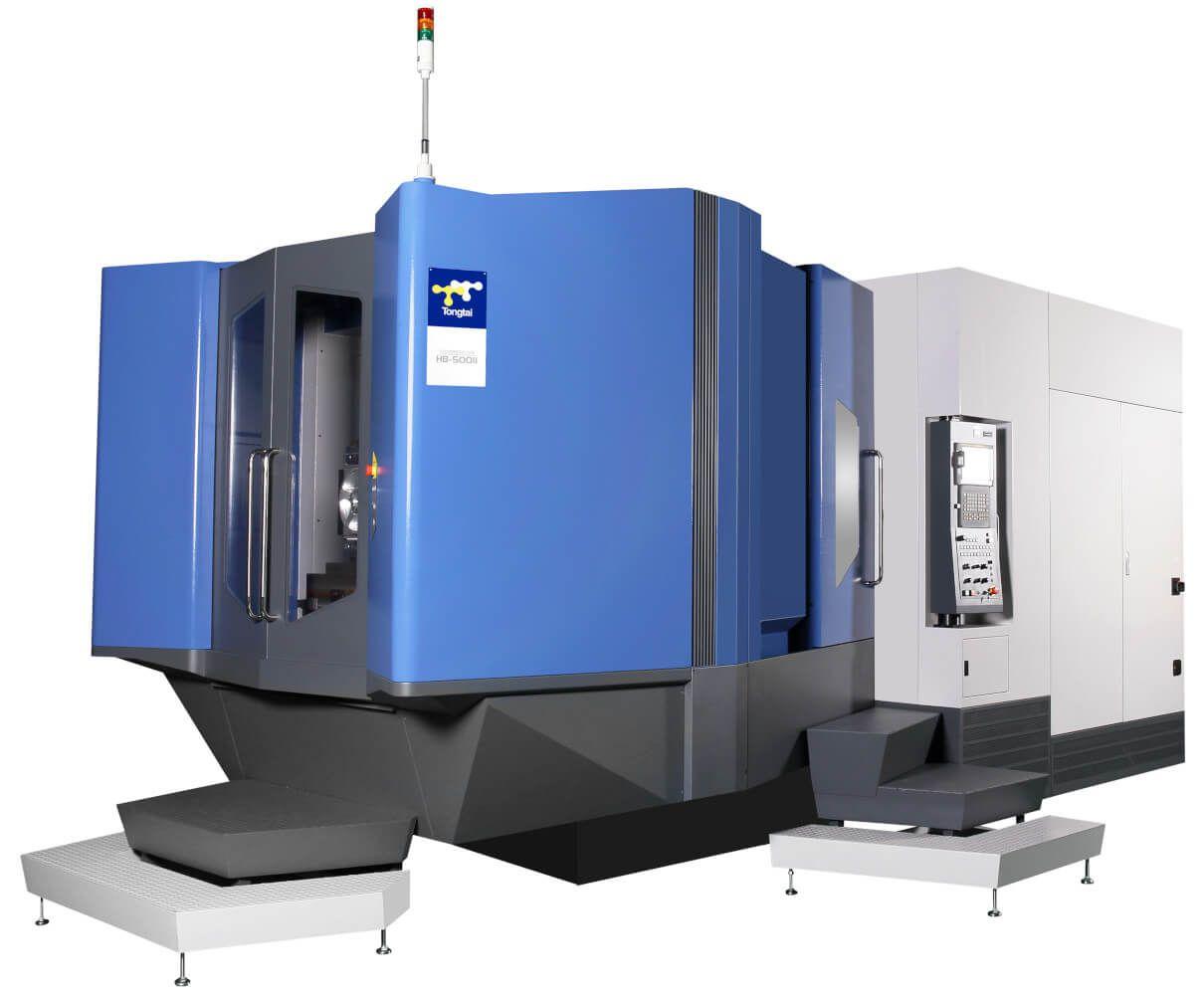

Centre horizontal Tongtai Série HB
Pour l’usinage de matériaux plus difficiles tels que l’acier, aciers inox et titane, il existe une version plus rigide : le centre horizontal HB.
- Sa structure en fonte est plus rigide absorbant les vibrations pendant l’usinage.
- De plus, les broches du centre horizontal Tongtai série HB sont plus puissantes. Ses roulements étant en céramique permettent un excellent transfert de puissance ainsi qu’un coefficient de frottement faible. Les broches de la série HB peuvent atteindre un couple de 420N.m à 500tr/min
- Enfin Le système de bridage des palettes par cônes hydrauliques génère une force de serrage de 18 tonnes assurant une stabilité en usinage.
👉 Consulter la page du centre d’usinage horizontal Tongtai Série HB

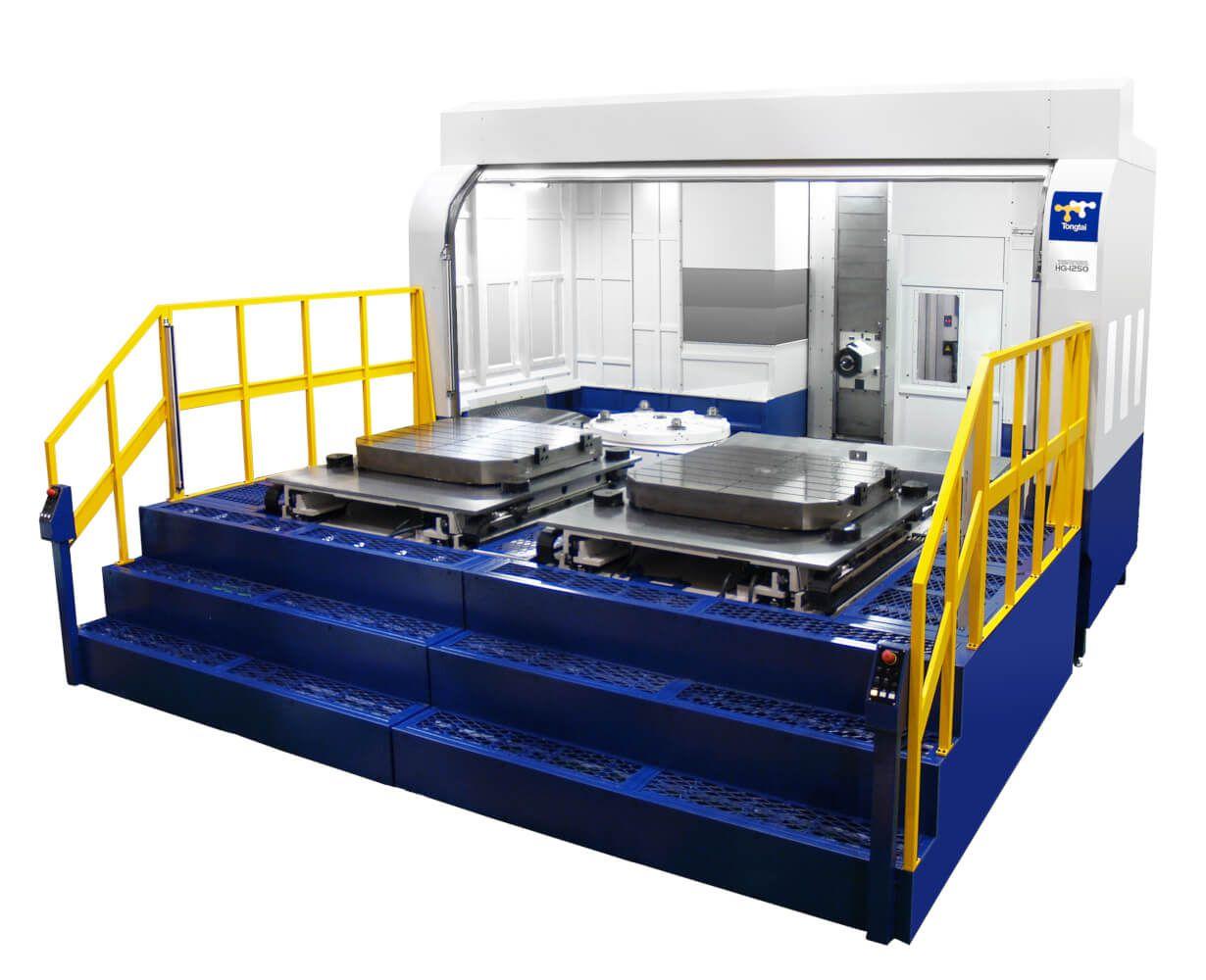

Centre horizontal Tongtai Série HG
Pour les pièces nettement plus volumineuses, il existe le centre horizontal série HG pouvant accueillir des pièces allant jusqu’à Ø1970mmx hauteur 1500mm
La série HG est doté d’un palettiseur 2 palettes à l’extérieur de la machine, ce qui permet à l’opérateur de préparer la 2e palette pendant que la 1ere palette est utilisée pour usiner une pièce.
La structure de la série HG a été pensée pour que la machine soit très rigide et que la précision soit maintenue pendant l’usinage :
- Structure en fonte
- La broche est sur une colonne à double paroi symétrique
- Les éléments de principaux de la machine sont grattés assurant une meilleure stabilité d’usinage
- Les guidages des axes X/Y/Z sont prismatiques
- La broche est entrainée par une boite de vitesse permettant d’atteindre un couple de 1266 N.m à 200tr/min
👉 Consulter la page du centre d’usinage horizontal Tongtai Série HG
