Centre à portique à table fixe
APEC Série G

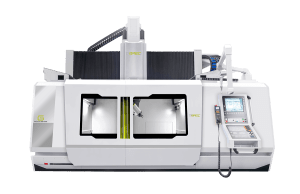

Le centre à portique à montant mobile 5 axes APEC série G est une machine très dynamique pour l’usinage de pièces complexes et de grandes dimensions. Ces machines sont destinées principalement pour l’usinage de structure aéronautique en aluminium ou des moules et outils aux formes complexes.

Accueil » Produits » 2. CENTRE D'USINAGE A PORTIQUE 5 AXES » Centre d'usinage à portique 5 axes à table fixe » Centre à portique 5 axes à table fixe APEC Série G

Centre à portique à table fixe
APEC Série G

La Série G d’APEC est un centre à portique 5 axes à table fixe, idéal pour les opérations complexes dans le domaine de l’usinage de moules et de matrices.

Points forts Modèles de la série G Caractéristiques techniques Volumes d'usinage

Précision : La conception en U de la structure permet une répartition homogène des forces, améliorant ainsi la stabilité et la précision d’usinage
Entraînement haute performance : Moteurs linéaires sur les axes X/Y et doubles vis à billes sur l’axe Z, offrant une accélération rapide et une précision élevée
Contrôle thermique avancé : Compensation thermique intégrée sur l’axe Z et les moteurs pour maintenir une qualité constante d’usinage, même lors de longues opérations

G2520
G2530
G2540
G2550
G2560
G2580

G3020
G3030
G3040
G3050
G3060
G3080

	Unité	G2520/40/50/60/80	G3020/40/50/60/80
Longueur Table	mm	2000 – 4000 – 5000 – 6000 – 8000
Largeur Table	mm	2580 – 2500 – 2500 – 2500 – 2500	3000
Charge maxi	Kg/m2	8000
Course Axe X	mm	2000 – 4000 – 5000 – 6000 – 8000
Course Axe Y	mm	2500	3000
Course Axe Z	mm	1000
Avances rapides Axes X/Y/Z	m/min	60/60/40
Accélération Axes X/Y/Z	m/sec²	5
Angles rotation Axes A/C	Deg	±125° / ±360°
Vitesses rotation Axes A & C	tr/min	30 en continu/60 max
Couples Axes A & C (cont/max)	N.m	A=529/869 C=783/1300
Couple de serrage Axes A & C	N.m	4000
Cône de broche		HSK63A [HSK-A100]
Vitesse de broche	tr/min	24000 [15000]
Puissance de broche	kW	42/35 [30/25]
Changeur d’outils		30 [40 – 60]

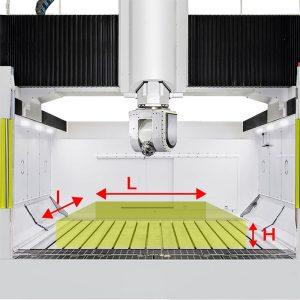

Les volumes indiqués correspondent à des volumes maximum.
Les valeurs peuvent varier en fonction de l’application, les types de têtes et de broches, ainsi que leur orientation.

	Unité	Longueur L	largeur I	Hauteur H
G2520	mm³	2000	2580	1600
G2540	mm³	4000	2500	1600
G2550	mm³	5000	2500	1600
G2560	mm³	6000	2500	1600
G2580	mm³	8000	2500	1600
G3020	mm³	2000	3000	1600
G3040	mm³	4000	3000	1600
G3050	mm³	5000	3000	1600
G3060	mm³	6000	3000	1600
G3080	mm³	8000	3000	1600

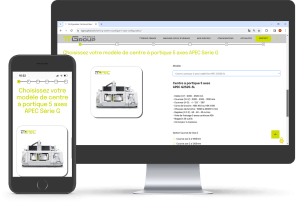

Simulez un devis gratuitement avec notre configurateur !

J’accède au configurateur de la série G

Téléchargez notre catalogue

Tout ce que vous devez savoir sur le centre à portique à table fixe APEC Série G, ses performances et utilisations sont à retrouver dans notre catalogue disponible gratuitement via ce lien.

Je télécharge gratuitement le catalogue
