Configurateur Tongtai Série SH
Centre d’usinage horizontal

Estimez le budget de votre future machine.

Configurateur Série SH – Centre d’usinage horizontal

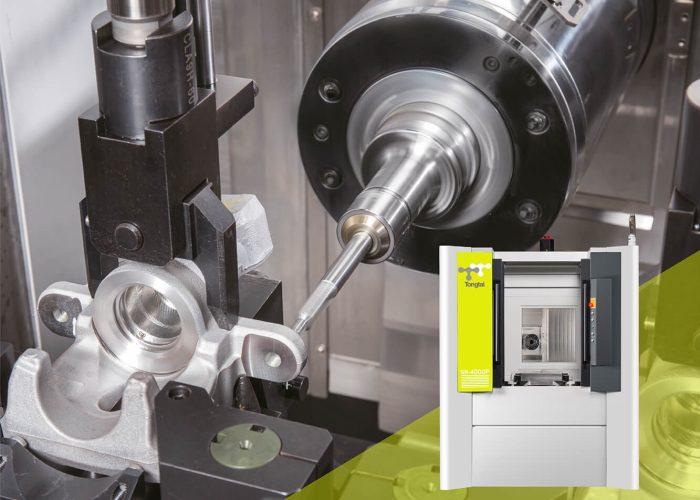

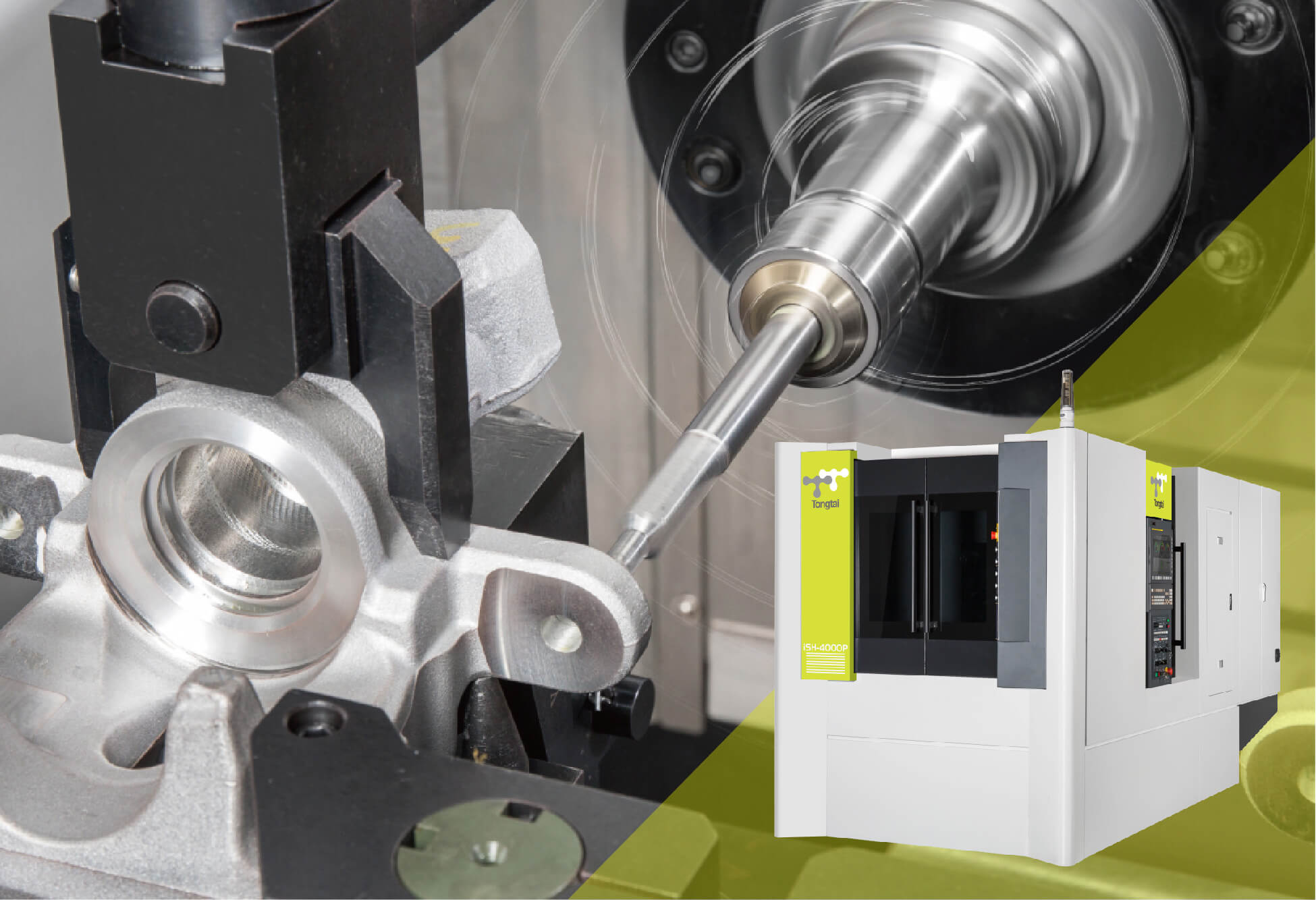

Ce centre horizontal 4 axes fait partie de la large gamme de centres horizontaux de TONGTAI. Ce modèle SH est une machine compacte et rapide, prévue pour usiner principalement les matières faciles à usiner comme l’aluminium ou la fonte. Ses guidages linéaires à circulation de rouleaux lui donne une grande rigidité tout en conservant des déplacements très rapides (60m/min) Elle est prévue pour la production de masse, et, pour ce faire, est dotée de nombreuses possibilités options. La machine existe en version palettisée ou non.

Les modèles disponibles :

  • SH-4000 :       Palette de 400 x 400 mm
  • SH-4000P :     Palette de 400 x 400 mm avec palettiseur
  • SH-5000 :       Palette de 500 x 500 mm
  • SH-5000P :     Palette de 500 x 500 mm avec palettiseur

Descriptif de la série SH de Tongtai

Configurez votre centre horizontal TONGTAI Série SH pour avoir une estimation de budget global.

Série SH - Centre Horizontal

Choisissez votre modèle de centre horizontal Tongtai Série SH



Centre Horizontal 4 axes
TONGTAI SH-4000

- Palette : 400 x 400 mm (1 seule palette)
- Courses (X-Y-Z) : 510 – 510 – 510 mm
- Cône de broche : Taille 40
- Vitesse de broche : 15000 tr/min
- Rapides (X-Y-Z) : 60 – 60 – 60 m/min

Centre Horizontal 4 axes

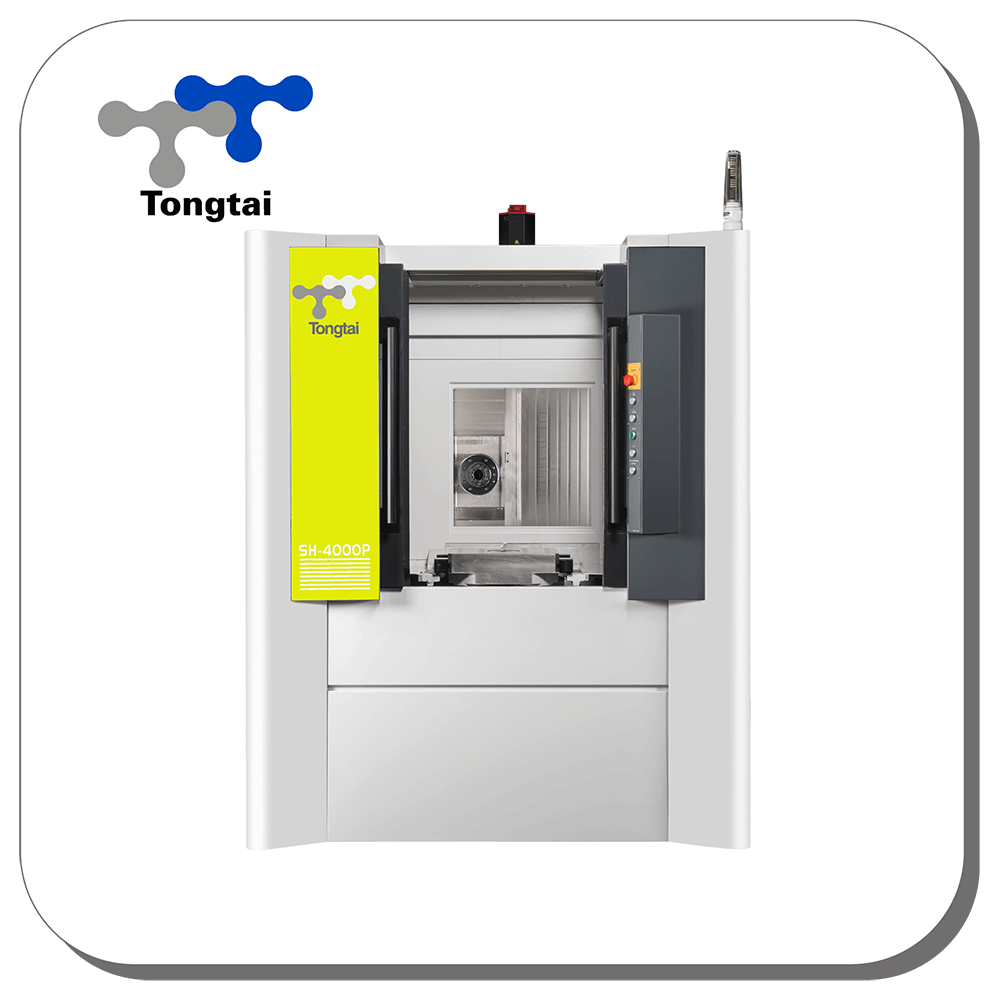

TONGTAI SH-4000P

- Palette : 400 x 400 mm (2 palettes)
- Courses (X-Y-Z) : 510 – 510 – 510 mm
- Cône de broche : Taille 40
- Vitesse de broche : 15000 tr/min
- Rapides (X-Y-Z) : 60 – 60 – 60 m/min

Centre Horizontal 4 axes
TONGTAI SH-5000

- Palette : 500 x 500 mm (1 seule palette)
- Courses (X-Y-Z) : 510 – 510 – 510 mm
- Cône de broche : Taille 40
- Vitesse de broche : 15000 tr/min
- Rapides (X-Y-Z) : 60 – 60 – 60 m/min

Centre Horizontal 4 axes
TONGTAI SH-5000P

- Palette : 500 x 500 mm (2 palettes)
- Courses (X-Y-Z) : 510 – 510 – 510 mm
- Cône de broche : Taille 40
- Vitesse de broche : 15000 tr/min
- Rapides (X-Y-Z) :  60 – 60 – 60 m/min

Choisissez votre commande Numérique

FANUC 0i-MF

- Ecran 10,4''
- AICC I (40 Blocs)
- Connexion Ethernet

FANUC 31i-B

- Ecran 10,4''
- AICC I (40 Blocs)
- Connexion Ethernet

SIEMENS 840D

- Conversationnel Shop Mill
- "Advanced surface"
- Simulation 3D
- Connexion Ethernet
- Cycles de mesures

Choisissez votre système de broche

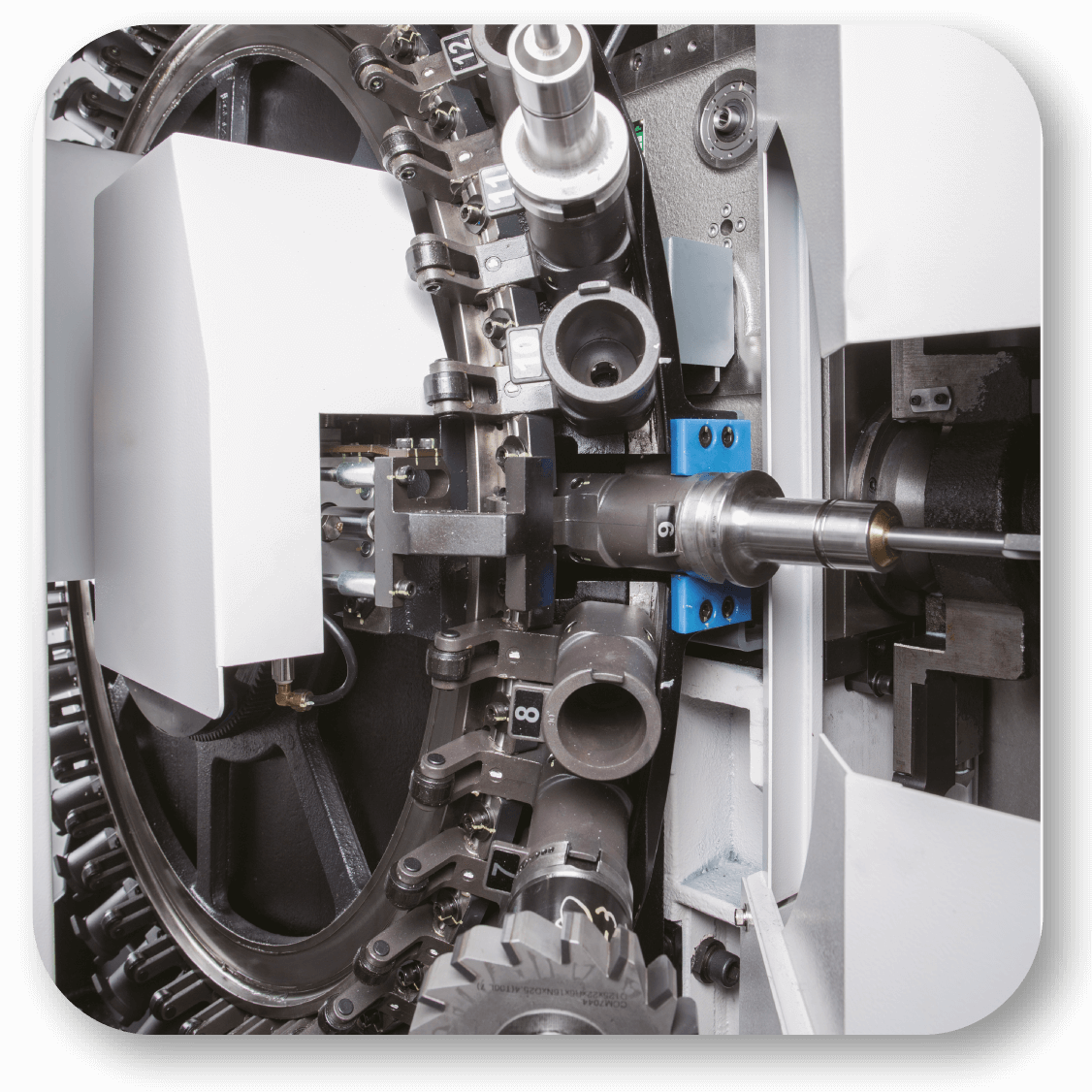

Choisissez votre magasin d'outils



Choisissez votre convoyeur



Choisissez vos options



Ce configurateur ne propose que les options les plus courantes. N'hésitez pas à nous contacter en cas de besoins particuliers.
Les prix sont hors taxes et ne sont valables qu'en France métropolitaine.
Les frais de livraison ne sont pas inclus.

Les champs avec * sont obligatoires.
