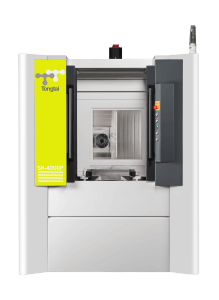

Centre d’usinage horizontal
Tongtai Série SH

Le centre d’usinage horizontal 4 axes TONGTAI série SH est une machine conçue pour l’usinage de matériaux légers tels que l’aluminium ou la fonte. Il est doté d’un palettiseur 2 palettes pour le chargement d’une pièce en manuel ou automatique pendant l’usinage d’une autre pièce.  La série SH est une machine rapide et propose des déplacements rapides jusqu’à 60m/min, et un changeur d’outils entrainé par came à rouleaux afin de réduire les temps de cycles.

Caractéristiques du centre horizontal
Tongtai Série SH

  • Structure en fonte très rigide et autoportée sur 3 points
  • Guidages linéaires à circulation de rouleaux
  • Broche intégrale 15000 tr/min, 25 kW avec un couple continu de 95 Nm
  • Axe B à 0.001° avec une force de bridage des palettes de 4,2 tonnes
  • Commandes numériques (FANUC, MITSUBISHI, SIEMENS)



Modèles de la série SH :

  • SH-4000
  • SH-4000 (P)
  • SH-4500
  • SH-4500 (P)
  • SH-5000
  • SH-5000 (P)

Dimensions Palette

De 400 x 400 mm à 500 x 500 mm

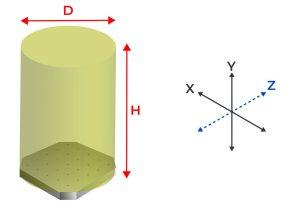

Volume d’usinage :

De Ø550 x 800 mm à Ø800 x 1000 mm

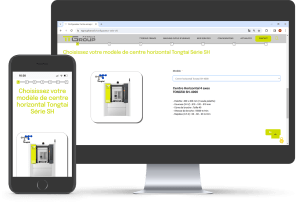

Simulez un devis gratuitement avec notre configurateur !

J’accède au configurateur de la série SH!

Téléchargez notre catalogue

Tout ce que vous devez savoir sur le centre d’usinage horizontal Tongtai Série SH, ses performances et utilisations sont à retrouver dans notre catalogue disponible gratuitement via ce lien.

Je télécharge gratuitement le catalogue

Demandez l’avis d’un expert

Nos spécialistes sont prêts à répondre à vos questions et à façonner une solution sur mesure pour votre projet. Profitez d’un accompagnement personnalisé et de conseils avisés à chaque étape de votre parcours. Inventons le futur de l’usinage ensemble et faites l’expérience d’un partenariat qui repousse les limites de l’excellence.

J’ai besoin d’un expert !

Démo usinage - Centre horizontal TONGTAI SH Serie

TTGroup : excellence, innovation et coopération dans le domaine des machines-outils et de l’usinage

En tant que filiale du plus grand constructeur taïwanais de machines outils et d’usinage, Tongtai, nous avons à cœur de vous offrir des solutions de pointe pour répondre à vos besoins les plus exigeants. Nos marques renommées, telles que TONGTAI (TOPPER), HONOR Seiki et Asia Pacific Elite Corp., sont reconnues mondialement pour leur qualité inégalée et leur performance exceptionnelle dans les secteurs clés de l’aéronautique, de l’automobile et de la mécanique générale. En collaborant avec nos sociétés mère et sœur françaises: le leader de la machine-outil française PCI-SCEMM et le leader normand des solutions de robotisation et d’automatisation CERIMATEC, nous sommes en mesure de vous fournir des solutions clé en main sur mesure, adaptées à vos projets spécifiques.

Nous nous engageons à vous offrir des machines et des services de la plus haute qualité, vous permettant ainsi de repousser les limites de la production et de l’usinage.
